概述:
ICS-20B型秤架 秤架结构为ICS-20A的一半,即秤架上放置一组托辊,采用一只拉式传感器及一对耳轴。动态累计误差优于±0．5％。该秤架主要安装在进出料口中心距较短的输送机上。
系统组成：
ICS-20B型电子皮带秤由四个部分组成：
1.称重桥架 1套
2.称重控制器（仪表) 1台（含有4-20MA输出）
3.称重传感器 1只（知名专业厂家）
4.测速传感器及测速辊筒 1个（60-12型）
结构特征：
◆结构简单，力传环节少，安装简捷方便；
◆独特的矩形杠杆，钢性好，无形变；
◆使用橡胶耳轴支承，防腐蚀、防潮、抗振动；
◆抗侧向力、抗水平分力，有效的减少了皮带跑偏和落料偏载的对系统精度的影响；
◆称重传感器为拉式，调整方便，灵活、可靠、精度较高；
主要技术参数：
◆计量精度：±1.0%
◆称量范围：0～4000t/h
◆皮带宽度：400～2200mm
◆皮带速度：0.01～4.0m/s
◆皮带输送机倾角：0°～16°
◆远程传输：1200m
工作和安装环境：
◆环境温度：
机械：-20°C/+50°C
仪表：-10°C/+40°C
◆电源电压：220VAC（+10%、-15%）50HZ±2%

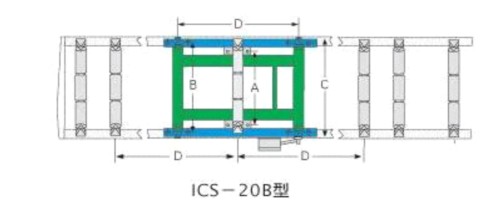

外形尺寸：

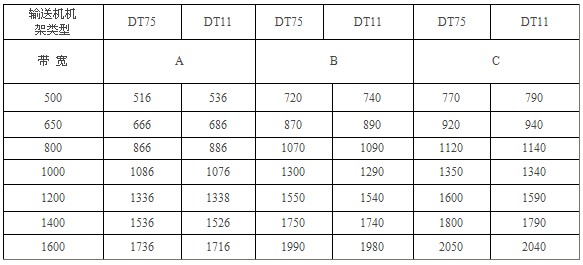

注:表中未列带宽尺寸根据实际机架确定
安装示意图：
|
